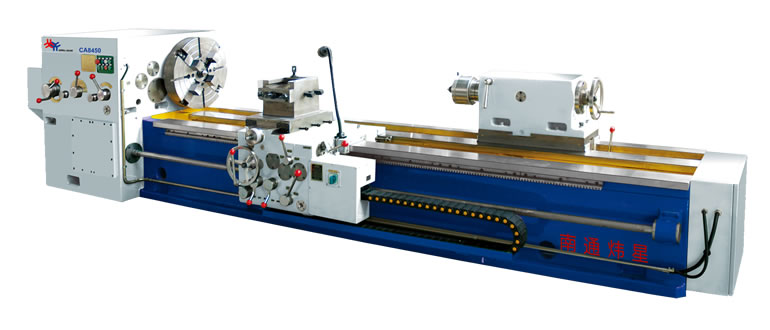

CA8450 重型轧辊车床


1、机床的主要用途和基本组成
1.1 主要用途
机床为轧辊专用机床,主要为钢厂加工辊身孔型之用,采用成形刀具,对各种轧辊进行孔型的粗车、半精车、切断等加工和孔型的修理。亦可对轧辊的外圆柱表面进行粗加工以及一些其它轴类零件的加工。
本机床由床身、床头箱、尾座、刀架、中心架等部件组成,床头箱和尾座分别安装在床身的左、右端,尾座可沿床身导轨运动或者固定,用以满足不同长度的工件需要。
主传动由一交流异步电动机驱动,经过机械变速使主轴获得到12级转速,进给系统由由主轴通过光杠经过机械变速使刀架纵、横向各获得到12级进给量。
1.2 机床的基本组成:
本机床由床身、床头箱、尾座、溜板箱、刀架、进给箱、中心架等主要部件组成,机床主传动由交流电机驱动,通过机械12级变速可使主轴获得2~90r/min的转速。

2、机床的主要规格参数

2.1 最大工件直径………………………………………… 500mm

2.2 最小加工直径………………………………………… 100mm

2.3 中心高………………………………………………… 300mm

2.4 最大工件长度…………………………………………2500mm

2.5 最大工件重量……………………………………………3.5t

2.6 主电动机功率……………………………………………15KW

2.7 机床轮廓尺寸(长×宽×高)………… 5155×1368×140mm

2.8 机床重量(不包括电气)…………………………………7.5t
