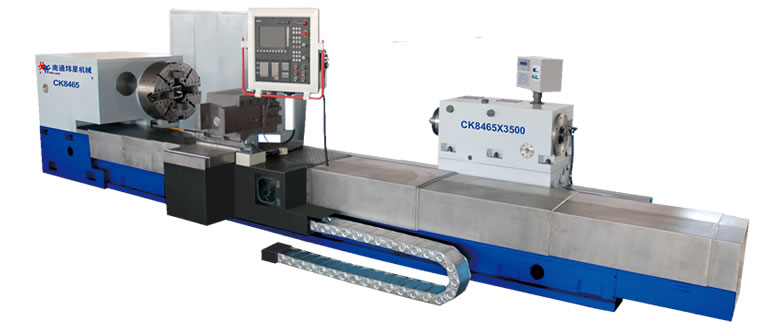

CK8465高精密重型数控轧辊车床


主要特点:

本机床的床身采用矩型导轨,承载能力强,刚性好,能承受较大的切削扭距,主传动系统为自动无级变速,转速范围宽,配备SIEMENS-828D数控系统,安全可靠,纵横切向进给分别由伺服电机驱动滚珠丝杠,构成半闭环,配有LCD显示,系统具有刀具补偿,图形显示,故障诊断,快速编程等特点.该机床布局紧凑合理,宜人性好,床鞍粘有高耐磨性能软带,提高了机床使用寿命和精度保持性能.

技术参数:

项目
CK8450
CK8465
CK8480
最大工件直径
¢500mm
¢650mm
¢800mm
最大工件长度
2500mm
3500mm
5000mm
中心高
350mm
470mm
550mm
顶尖间最大工件重量
3500kg
7000kg
14000kg
最大切削力
20kn
40kn
50kn
花盘最大扭矩
5kn.m
12kn.m
14kn.m
主轴转速范围
2-400r/min
3-315r/min
1.5-250r/min
主轴转速级数
无级
无级
无级
主轴变速方式
液压自动
液压自动
液压自动
花盘直径
¢500mm
¢650mm
¢800mm
进给量级数
无级
无级
无级
纵向(z轴)进给速度范围
1-3000mm/min
1-3000mm/min
1-3000mm/min
横向(X轴)进给速度范围
1-2000mm/min
1-1500mm/min
1-2000mm/min
尾座套筒移动量
150mm
150mm
300mm
交流变频主电机(功率)
22KW
37KW
55KW
纵向(Z轴)电机:扭矩
27N.m
36N.m
50N.m
横向(X轴)电机:扭矩
10N.m
27N.m
27N.m
床身导轨防护形式
不锈钢防护罩
不锈钢防护罩
不锈钢防护罩
机床外形尺寸(长*宽*高)
5546*1875*1400mm
7600*1800*1600mm
9600*2500*2000mm
机床重量(约)
11500kg
15000kg
25000kg
